Detalhes do produto:
|
| Cor: | Branco | Personalização: | OEM, ODM |
|---|---|---|---|
| Tamanho: | 350X450X690mm | Tensão: | 110-220VAC, 60/50Hz |
| Nosepiece: | 6 furos que codificam o Nosepiece motorizado | Temp de trabalho.: | 10°~38°C |
| Marco Camera: | Campo até 70mm * 90mm da vista, definição 0.2mm (opcional) | Repetibilidade: | ≤10um, atualizável a <3um |
| Fase redonda: | 360° Rotatable, ângulo do declive 30° ajustável (opcional) | Objetivo: | Infinidade LWD SEMI-APO metalúrgico 5x, 10x, 20x, 50x, 100x |
| Tempo da vida do diodo emissor de luz: | 40000 horas | Método da vista: | Reflita o diodo emissor de luz, polarizando (opcional), DIC (opcional) |

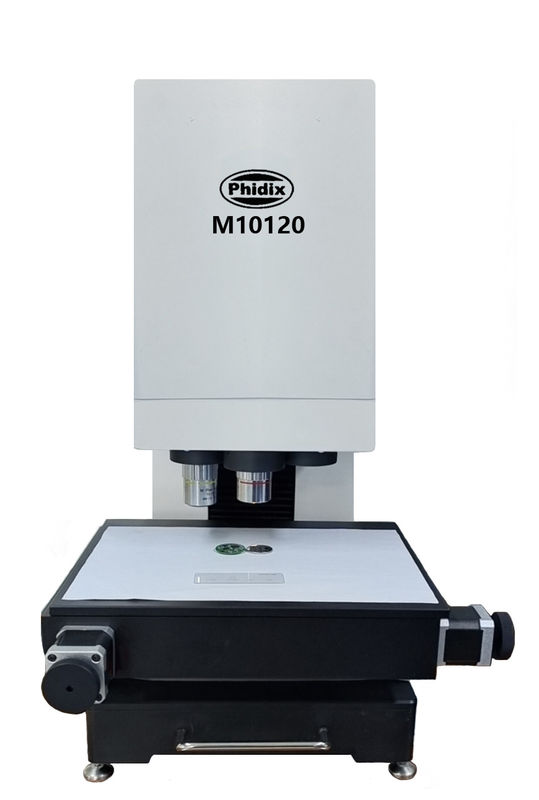

6 furos viajam de automóvel o microscópio completo da indústria do Nosepiece
M10120 é um sistema do microscópio que integre observation+measurement+recording. Integra o microscópio estereofônico, microscópio metalúrgico, microscópio de medição 3D em um, com observação de iluminação automática principal, plataforma motorizada com grande escala movente 300*300mm, inteiramente - à interface de usuário funcional, em um sentido real, da imagem latente da macro-escala a medida detalhada da micro-escala.
Características: Tome a focalização ótica como o princípio de medição, e adote o método de detecção ótico da elevada precisão para a medida precisa da dimensão. Não somente pode a imagem do alvo ser alinhada, mas igualmente o estado de superfície do ponto da medida pode ser observado, e a altura, o comprimento, o diâmetro, a circunferência, etc. Pode ser medido. A ampliação, apropriadas altos para a medida de produtos da precisão, e podem igualmente ser usadas como um microscópio de alta potência.
sistema de medida da exploração de 3D Full Auto
A Pesquisa-categoria que M10120 nova o microscópio metalúrgico promoveu a XYZ motorizou o modelo de trabalho da fase, combinado com o software 2D/3D poderoso, que integra um número de primeiros. Da aparência ao desempenho, segue proximamente a tendência principal internacional do projeto. Nós continuaremos a fornecer clientes as soluções industriais completas da inspeção 3D.
Microscópio M10120 3D automático industrial
•Sistema de medição motorizado da indústria com Computer&Software
•Furos motorizados do Nosepiece 6 com plano LWD 5x10x20x50x100x metalúrgico da infinidade
•X/Y/Z motorizou mover-se de trabalho da fase varia a definição 15um de 50x50/200mm
•Mapa de Marco Camera Real Time Electrical a Overview&Guide a algum ponto interessante
•o software da versão 3D avançada inclui a função de Stitching&Measuring da imagem de Full Auto 2D&3D
| Artigos | Especificação | M10127 |
Corpo principal | Nosepiece: 6 furos que codificam o Nosepiece motorizado | ● |
| Objetivo: Infinidade LWD SEMI-APO metalúrgico 5x, 10x, 20x, 50x, 100x | ● | |
| Tempo da vida do diodo emissor de luz: 40000 horas | ● | |
| Método da vista: Reflita o diodo emissor de luz | ● | |
| Método da vista: Polarização | ○ | |
| Método da vista: DIC | ○ | |
XYZ motorizou a fase | Repetibilidade: 15um | ● |
| Repetibilidade: 3um | ○ | |
| Velocidade móvel: 12mm/sec (máximo) | ● | |
| Escala móvel: 50x50x200mm | ● | |
| Tamanho da fase: 150x170mm | ● | |
| Carga da fase: 10kg | ● | |
| Z motorizou o controle | Auto velocidade 0,3 do foco segundo (o mais rapidamente), normalmente 1-3 segundos | ● |
| Definição de Z: 0.1um | ● | |
| Velocidade móvel: 20mm/sec (máximo) | ● | |
| Escala móvel: 20mm | ● | |
| Micro câmera | Câmara digital 9MPA: câmara digital do obturador de 9.0M USB3.0 GS, 1 CMOS, C-montagem, FPS 34@4096x2160, 60@2048x1080, sinal escuro 1146m da sensibilidade de G com 1/30s | ● |
| Fase redonda | 360° Rotatable, ângulo 30°Incline ajustável | ○ |
| Marco Camera | Campo até 70mm*90mm da vista, definição 0.2mm | ○ |
| Computador | Núcleo 3.5GHz de Dell Xeon W-2265 12, 128G+1TNVMe 4T, RTX4000-8G, 27" 4K, | ● |
Dell i5 64G 256G+1T, 2G gráfico, 27" 4K, software instalado. | ○ | |
| Software | 3D, adicionam a varredura 3D, para XYZ Stage+Computer | ● |
| 2D, varredura plana, para XY ou XYZ Stage+Computer | ○ | |
| 2DF, adicionam a varredura Up/Down da fusão, para XYZ Stage+Computer | ○ | |
| Formato da imagem | Saída: JPEG, TIFF | ● |
Motorizado | XYZ motorizou a fase de trabalho, 2 - motor de piso da fase, módulo da elevada precisão, material da liga de alumínio, anodizada de superfície, anticorrosivo e Risco-resistente | ● |
Nota:● significa o padrão, ○ significa opcional
Software de varredura do microscópio de Full Auto
2D 2DB
X/Y motorizou X/Y/Z motorizou
2D varredura plana 2D varredura chanfrada
2DF 3D
X/Y/Z motorizou X/Y/Z motorizou
2D varredura da fusão varredura 3D
