Detalhes do produto:
|
| Cor: | Branco | Costumização: | OEM, ODM |
|---|---|---|---|
| Tamanho: | 350X450X690mm | Tensão: | 110-220VAC,60/50Hz |
| Poder: | 80W | Temp de trabalho.: | 10°~38°C |
| Umidade de trabalho: | 10%~90% (sem condensação) | Repetibilidade: | ≤10um, Atualizável para |
| Peso: | 36KG | Objetivo: | Infinity LWD Metalúrgico Semi-APO 5x,10x, 20x, 50x,100x |
| Tempo da vida do diodo emissor de luz: | 40000 horas | Ver Método: | Refletir LED |
Microscópio de design industrial do sistema de medição de varredura totalmente automática 3D
M10127 é um sistema de microscópio que integra observação+medição+gravação.Ele integra microscópio estéreo, microscópio metalúrgico, microscópio de medição 3D em um, através de observação de iluminação automática líder, plataforma motorizada com grande faixa móvel de 300 * 300 mm, para interface de usuário totalmente funcional, em um sentido real, de imagem em escala macro a microescala medição detalhada.
Características: Tome o foco óptico como o princípio de medição e adote o método de detecção óptica de alta precisão para medição precisa da dimensão.Não só a imagem alvo pode ser alinhada, mas também o estado da superfície do ponto de medição pode ser observado, e a altura, comprimento, diâmetro, circunferência, etc.Pode ser medido.Alta ampliação, adequada para a medição de produtos de precisão e também pode ser usada como um microscópio de alta potência.
Sistema de medição de digitalização totalmente automática 3D
O novo microscópio metalúrgico de grau de pesquisa M10127 foi atualizado para o modelo de estágio de trabalho motorizado XYZ, combinado com o poderoso software 2D/3D, que integra uma série de novidades. Da aparência ao desempenho, segue de perto a tendência de design líder internacional. para fornecer aos clientes soluções completas de inspeção industrial 3D.

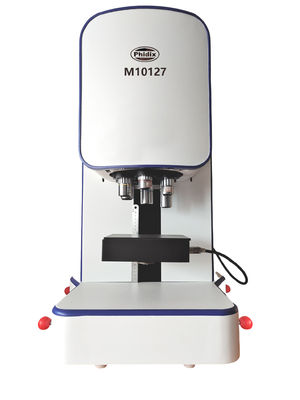

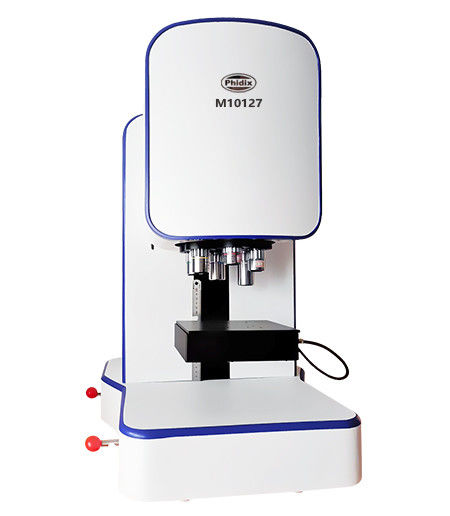

M10127 Microscópio 3D Industrial Automático
•Sistema de medição industrial motorizado com computador e software
• Revólver motorizado 6 furos com plano infinito LWD metalúrgico 5x10x20x50x100x
• X/Y/Z Estágio de Trabalho Motorizado Faixa de Movimento 50x50/200mm Resolução 15um
• Mapa elétrico em tempo real da câmera Marco para visão geral e guia para qualquer ponto interessante
• O software de versão avançada 3D inclui função de costura e medição de imagem 2D e 3D totalmente automática
| Itens | Especificação | M10127 |
Corpo Principal | Revólver: Revólver motorizado de codificação de 6 furos | ● |
| Objetivo: Infinity LWD Metalúrgico Semi-APO 5x,10x, 20x, 50x,100x | ● | |
| Tempo de vida do LED: 40000 horas | ● | |
| Método de visualização: Refletir LED | ● | |
| Método de visualização: polarização | ○ | |
| Método de visualização: DIC | ○ | |
Palco Motorizado XYZ | Repetibilidade: 15um | ● |
| Repetibilidade: 3um | ○ | |
| Velocidade de movimento: 12 mm/seg (máx.) | ● | |
| Faixa de movimento: 50x50x200mm | ● | |
| Tamanho do Palco: 150x170mm | ● | |
| Carga do Palco: 10kg | ● | |
| Controle Motorizado Z | Velocidade de foco automático 0,3 segundo (mais rápido), normalmente 1-3 segundos | ● |
| Resolução Z: 0,1um | ● | |
| Velocidade de movimento: 20 mm/seg (máx.) | ● | |
| Faixa de movimento: 20mm | ● | |
| Microcâmera | Câmera digital 9MPA: 9.0M USB 3.0 GS Shutter Digital Camera, 1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, G Sensitivity Dark Signal 1146m com 1/30s | ● |
| Fase Redonda | Rotativo de 360°, ângulo de inclinação de 30° ajustável | ○ |
| Marco Câmera | Campo de visão de até 70 mm * 90 mm, resolução de 0,2 mm | ○ |
| Computador | Dell Xeon W-2265 12 Núcleos 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, Gráfico 2G, 27"4K, Software pré-instalado. | ○ | |
| Programas | 3D, adicionar digitalização 3D, para palco XYZ + computador | ● |
| 2D, Plane Scan, para palco XY ou XYZ + computador | ○ | |
| 2DF, Add Up/Down Fusion Scan, para palco XYZ+computador | ○ | |
| Formato de imagem | Saída: JPEG, TIFF | ● |
motorizado | Estágio de trabalho motorizado XYZ, motor de passo de 2 fases, módulo de alta precisão, material de liga de alumínio, superfície anodizada, anticorrosão e resistente a arranhões | ● |
Observação: ● significa padrão, ○ significa opcional
Software de digitalização de microscópio totalmente automático
2D 2DB
Motorizado X/Y Motorizado X/Y/Z
Varredura de plano 2D Varredura de bisel 2D
2DF 3D
Motorizado X/Y/Z Motorizado X/Y/Z
Fusão 2D Digitalização 3D
