Câmera ótica 50X DIC objetivo do microscópio do campo escuro de Trinocular metalúrgico

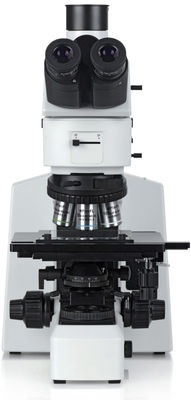

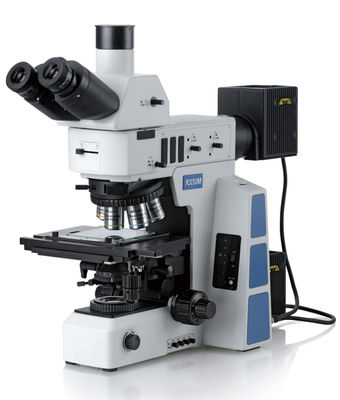

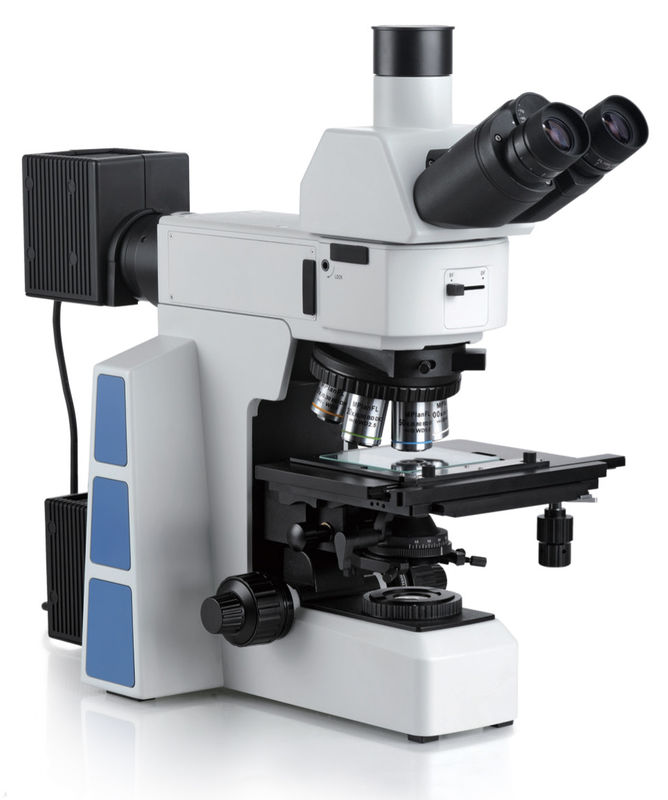

Microscópio ótico industrial do laboratório metalúrgico de DIC do campo escuro de Trinocular da infinidade com câmera

O microscópio ótico industrial do laboratório metalúrgico de DIC do campo escuro de Trinocular da infinidade M10103 com Metallography da câmera refere principalmente o ramo da ciência de materiais que usa microscópios (metalográficos) óticos e microscópios estereofônicos para analisar, estudar e caracterizar a microestrutura, a estrutura da baixa potência, e a estrutura fraturada dos materiais. Inclui a imagem latente e a análise qualitativa da microestrutura dos materiais. A caracterização quantitativa igualmente inclui métodos necessários da preparação e de amostra da amostra. Principalmente reflete e caracteriza a fase e a estrutura do material, das grões de cristal (que incluem secundário-cristais possíveis), do número, da morfologia, do tamanho, da distribuição, da orientação, e do arranjo espacial de inclusões não metálicas e mesmo de determinados defeitos de cristal (tais como deslocações).

Características:

- Adote o sistema ótico dobro do realce da correção e do contraste da cor da melhor infinidade do mundo (ICCS) para fornecer usuários as imagens as mais afiadas.

- Usando 5 tipos de partes superiores, 3 tipos de umas partes mais inferiores e duas combinações da coluna, pode ser combinado arbitrariamente e flexivelmente de acordo com seus exigências materiais da detecção e custos econômicos, que podem realizar a análise de materiais transparentes, de materiais opacos e de materiais fluorescentes. Ao mesmo tempo, tem um espaço forte da elevação para assegurar suas exigências de teste futuras.

- A altura modelo a maior da indústria pode alcançar 380 milímetros, fornecendo o o espaço de funcionamento extraordinário.

- A flexibilidade perto do usuário, nenhuns pessoais profissionais é exigida para promover as peças do equipamento, e o usuário pode terminar a operação só.

Nota:● significa o padrão, ○ significa opcional

Aderindo à filosofia da exploração contínua & auto-transcendendo, o microscópio M10103 metalúrgico novo para a pesquisa com um número de projeto de abertura de caminhos na aparência e as funções, são nascidos para fornecer uma solução perfeita da detecção e para desenvolver um teste padrão novo do campo industrial.

Cabeça de vista com relação derachadura

A cabeça da visão M10103 é projetada de opções múltiplas para a relação de rachadura. Com sistema largo da imagem latente do feixe, o campo de visão largo super de 26.5mm está disponível. Cabeça de Trinocular com imagem ereta, relação de rachadura binocular: 100:0 ou 0:100 de Trinocular=. O sentido movente das amostras é tão o mesmo que observado. Cabeça de Trinocular com imagem invertida, relação de rachadura binocular: Trinocular=100: 0 ou 20:80 ou 0:100. À exceção de concentrar a luz de 100% ao tubo do ocular ou ao tubo de câmera, há uma outra opção com luz de 20% ao tubo do ocular e 80% ao tubo de câmera, de modo que a observação do ocular e a saída da imagem possam estar disponíveis ao mesmo tempo.

Sistema da polarização

O polarizador e o analisador no sistema da polarização para contribuir para eliminar a luz dispersa no semicondutor e a detecção do PWB, imagem com detalhe claro são realizáveis. Há analisador fixado e analisador rotatable para a opção. A amostra pode ser observada em ângulos de polarização diferentes com o analisador^de 360^.rotatable. Além disso, este sistema da polarização pode ser promovido ao sistema diferencial do contraste da interferência de Nomarski após ter instalado um acessório desenvolvido novo de DIC.

Sistema diferencial do contraste da interferência de Nomarski

As asperezas weeny na superfície que não pode ser encontrada no campo brilhante, podem ser detectado usando o acessório de U-DICR para criar o fundo do contraste alto. É amplamente utilizado para testar a partícula condutora de LCD, risco de superfície do disco da precisão.

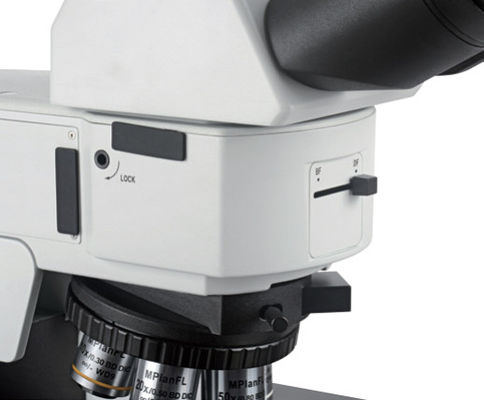

Enlace entre o filtro de densidade neutra e o interruptor para FB & o DF

A alavanca na frente do iluminador é usada para comutar entre o campo brilhante e o campo escuro, e é com um filtro de densidade neutra (ND50). Quando você comuta do DF a FB, o filtro ND50 incorporado toma o papel para deteriorar a intensidade de luz, mais científica e mais confortável.

Nosepieces opcionais

O ângulo incluído entre a linha central ótica e a linha central de rotação do nosepiece múltiplo é diminuído a 15°. É útil melhorar a precisão de centrar-se e da focalizar. Sete objetivos no máximo podem ser montados ao mesmo tempo. As ampliações contínuas e razoáveis do ponto baixo à elevação, são realizáveis.

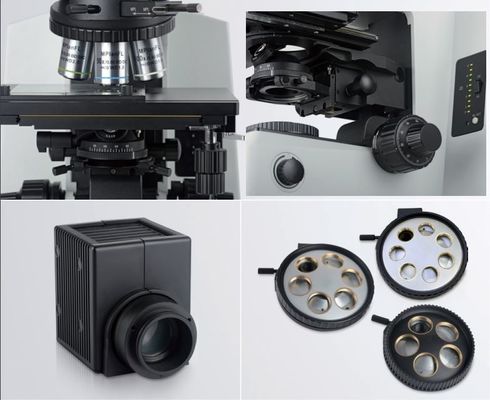

Projeto ergonômico

■A intensidade pode flexivelmente ser ajustada pelo dispositivo de escurecimento que é ficado situado no lado direito do quadro. A tensão para mudar exposições totalmente digital. Ajustando a intensidade e a focalização coaxial ao mesmo tempo, melhora a eficiência do trabalho.

■A iluminação refletida ou transmitida pode ser comutada pelo botão na exposição de escurecimento digital. Usando o botão RESTAURADO para manter a intensidade de luz ao redor de 8V (com uma marca da câmera na exposição de escurecimento), é uma tensão ótima para o photomicrography.

■Quatro suportes incorporados do filtro com os três filtros padrão, um suporte vazio para o filtro opcional. Todos os filtros podem ser movidos para fora o trajeto ótico retirando a alavanca.

■O sistema de focalização coaxial da baixa posição com ajuste da tensão, a escala grosseira é 25mm e a precisão fina é 0.001mm. A altura de uma amostra minúscula, tal como a bola da solda, pode ser medida.

Fase com ajuste no assistente

4 polegadas de fase mecânica da dupla camada, é com o dispositivo do fechamento para limitar o movimento da linha central de Y. É amplamente utilizado na detecção horizontal evitar faltar. A placa de vidro é fixativa para a luz transmitida.

Iluminador transmitido e refletido

lâmpada-casa longa da vida de 12V 100W com bulbo de halogênio, fornece a luz brilhante e uniforme. O tipo novo condensador acromático do balanço-para fora (N.A.0.9) aperfeiçoa o desempenho da iluminação de Kohler em uma mais baixa ampliação e corrige a aberração cromática e esférica.

Objetivos metalúrgicos semi-apocromáticos profissionais de LWD

■Os objetivos do BD são projetados para multifacetado, disponível para a observação do campo brilhante/campo escuro polarizing/DIC. Com a abundância passada a luz, a eficiência da inspeção da amostra é melhorada.

■Restritamente usando a lente alta do transmitância e tecnologia de revestimento avançada, restaura a cor natural das amostras.

■A tampa de alumínio reduz o peso, impede a poluição, e igualmente melhora o controllability do nosepiece.

■O projeto semi apocromático melhora o contraste e a definição das imagens.

■A distância de trabalho longa encontra as procuras da detecção profissional, ele é aplicada extensamente em todos os tipos de campos industriais.

■Estes objetivos igualmente podem ser usados na observação da fluorescência.

■Objetivo brilhante profissional do campo de LWD para a opção.

Ocular ultra largos altos do plano do campo do olho-ponto

■As rupturas do ocular M10103 com o campo de visão convencional de 22mm, alcançando a 25mm e a 26.5mm, um campo de visão muito mais liso e mais largo, são úteis melhorar a eficiência do trabalho.

■Pino de localização em inserções do ocular no tubo do ocular, fixando o ocular para a focalização fácil. Uma escala ajustável mais grande do diopter de -8 a +5, encontra mais procuras de usuários diferentes.

■O copo do ocular pode ser volta até para evitar a luz dispersa externo. os Espetáculo-portadores devem girar para baixo o copo para proteger ambos os espetáculos e ocular.

M10103 está disponível para a multi-observação, tal como o campo brilhante, campo escuro (claro refletido somente), polarizando, DIC (luz refletida somente).

Tamanho ótico do microscópio M10103 metalúrgico (milímetros)

Diagrama do general disposição do microscópio metalúrgico da série M10103
